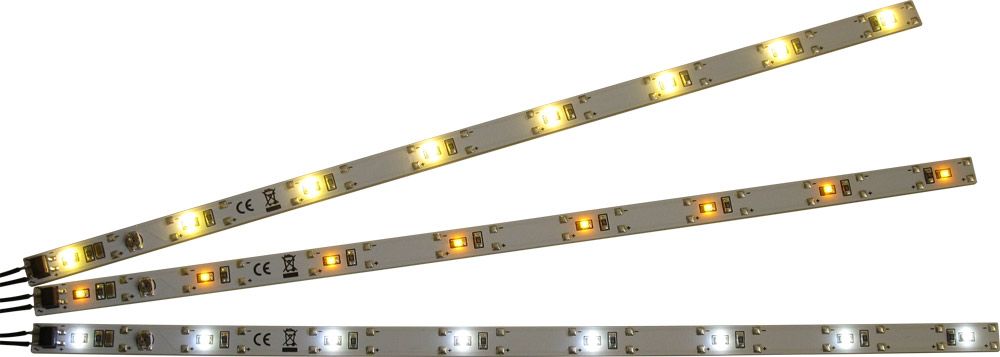

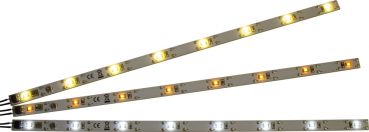

LED Sparset 15x Wagenbeleuchtung Waggonbeleuchtung kaltweiß, Spur 0 bis N für Modelleisenbahn, Modellbau, Diorama
Technische Daten:
- 15 Stück in einem Produktionsnutzen zum einfachen heraustrennen
- Leuchtfarbe - kaltweiß
- Anzahl der LEDs pro Stück - 8 LEDs
- Digital- und Analogtauglich
- Spannungsbereich Gleichspannung - 4 bis 24 V
- Spannungsbereich Wechselspannung - 4 bis 16 V
- Stromverbrauch - ca. 3 bis 115 mA
- Drehregler zur Helligkeitseinstellung
- Länge - 230 mm
- Breite - 7 mm
- Höhe - 3 mm
- Abstand der LEDs - 30 mm
- Ideal für die Spurgrößen - N / TT / H0 / 0 (Null)
- In 7 Bereichen Trennmöglichkeiten
- Anschlussmöglichkeit eines Pufferkondensators an den Anschlüssen + und -
- Hersteller und verantwortliche Person: modellbahn-exklusiv von Alexander Gohl, Hohlweg 4, 61267 Neu-Anspach, Germany, www.modellbahn-exklusiv.de, info@modellbahn-exklusiv.de

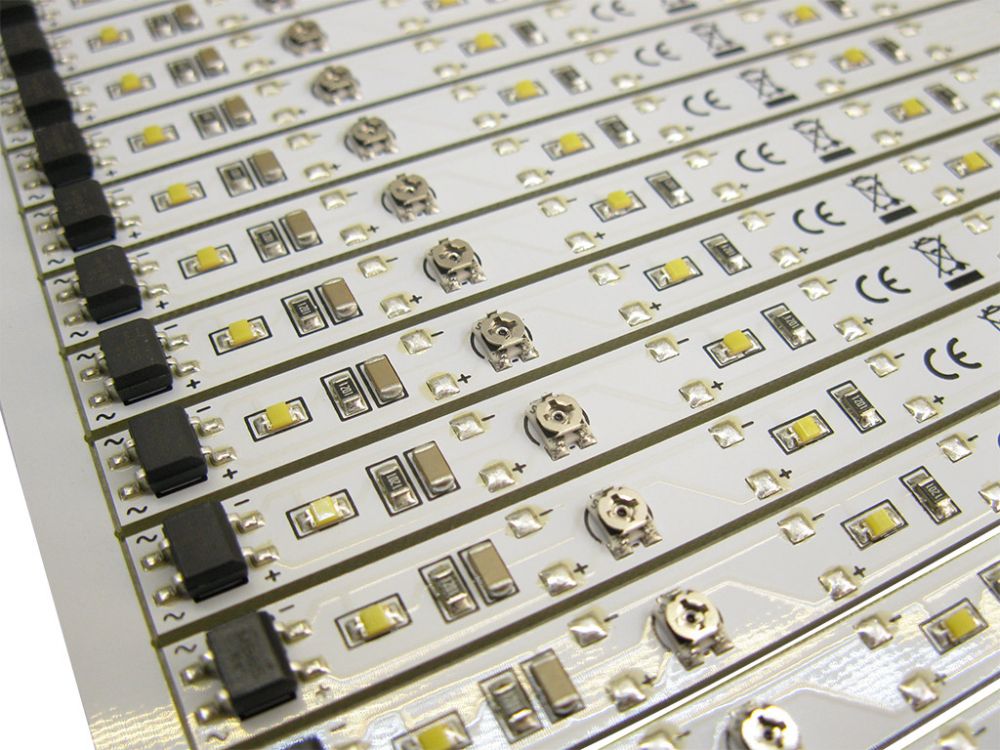

Ihr Trafo, Radschleiferkontakt, Decoderausgang oder stromführende Kupplung wird an den Eingang des Brückengleichrichters gelötet. Das ist das große schwarze Bauteil am Beleuchtungsanfang. Der Eingang ist mit den zwei Wellen ~ ~ gekennzeichnet. Die Polarität ist hier nicht relevant.
Die Helligkeitseinstellung erfolgt über den kleinen Drehregler mit einem Uhrmacherschraubendreher. Endanschlag beachten und vorsichtig drehen! Im Uhrzeigersinn wird es heller, entgegen des Uhrzeigersinn dunkler.
Ein Kondensator kann an die Anschlüsse + und - angeschlossen werden. Wichtig ist es, einen Spannungsbereich zu wählen, der Ihrer Eingangsspannung entspricht.
Die Waggonbeleuchtung kann in den freien unbestückten Bereichen zwischen den Pufferkondensatoranschlüssen + - getrennt werden.
Die Reststücke können über die Anschlüsse + - z. B. als Hausbeleuchtung weiterverwendet werden.

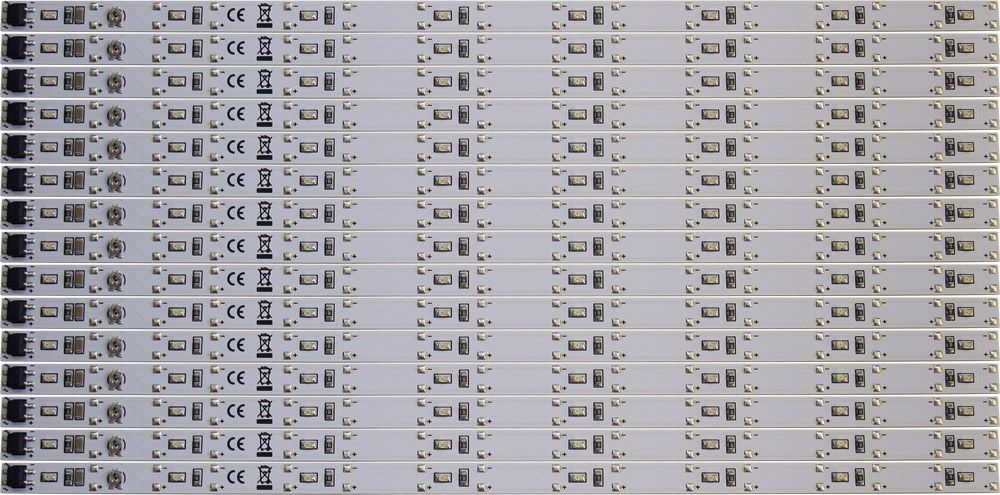

Der Platinenrand des Produktionsnutzen kann mit einer Flachzange oder den Fingern vorsichtig von den 15 Waggonbeleuchtungen getrennt werden. Die Stellen dafür sind vorperforiert.
WEEE-Reg.-Nr.: DE87106593
 |
Achtung: Nicht geeignet für Kinder unter 14 Jahren.
Benutzung unter Aufsicht von Erwachsenen!
|
